工程案例



学校概况

    是一所办学历史悠久的省属重点建设大学，坐落在历史文化名城---杭州市，占地面积2100余亩。

    学校下设16个学院（教研部），举办1所独立学院，现有全日制在校学生26000余人，其中研究生2600余人。学校现有本科专业59个，其中国家（教育部）特色专业8个，教育部综合改革项目专业1个、教育部第二批"卓越工程师教育培养计划"试点专业3个、省优势专业9个，并拥有硕士研究生推免权。拥有2个博士学位授权一级学科（含12个博士学位授权二级学科），17个硕士学位授权一级学科，13个工程硕士领域，拥有艺术硕士、工商管理硕士专业学位授权。本次勘测具体地点位于下沙，勘测的管线为教学区的室外地下管线，管线总长约有12千米左右。



地下管线概况

    地下管线种类较多，涵盖了市政直供水，加压供水，消火栓供水，喷淋供水等管线，勘测时需要将管线种类及用途一一标明，同时将进入室内的供水管线也需标明是供给卫生间使用还是教学实验用水，因此一方面需通过大量的人力进行现场管线基础调查，另一方面需对地下金属管线位置进行勘测，工作量较大。



勘测成果

    通过近3个月的勘测及内业资料整理，绘制成CAD电子总图，分为消防设施总平面图，水表计量装置总平面图，给水管总平面图，同时对校区内的所有阀门及水表进行编号，将设施位置标于图中。另外根据校区管线制作成KT板，可挂与办公室墙上，为日常管理维护提供方便。

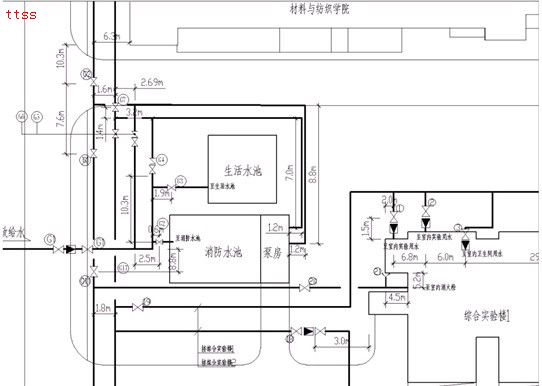

CAD图纸资料

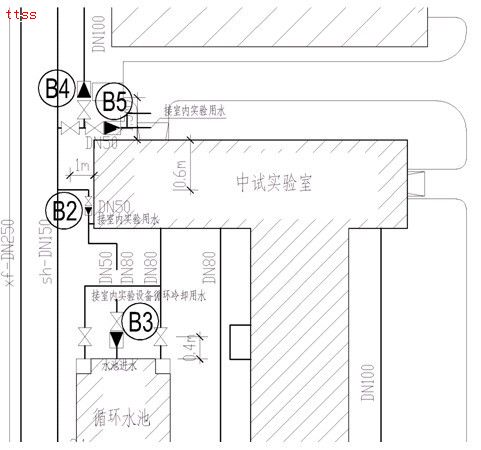

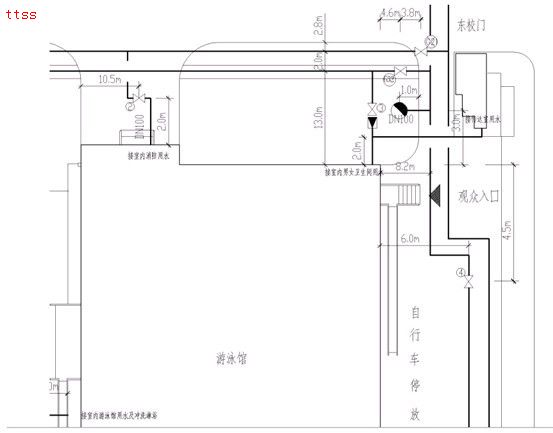

阀门编号及管线图纸

阀门编号及管线图纸

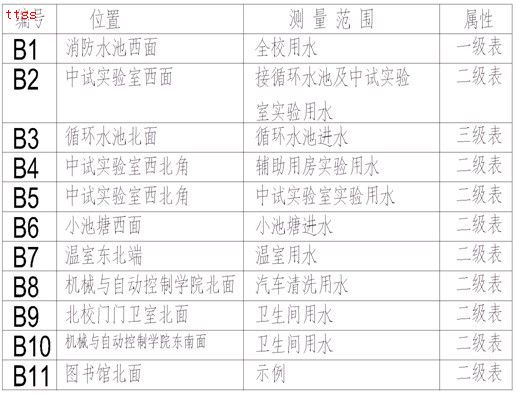

水表位置及编号

水表清单
