给水系统漏损物联网监测

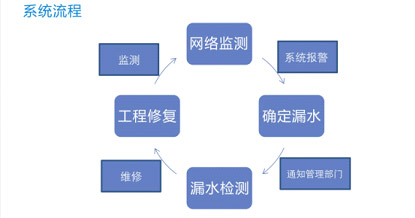

系统流程

系统优点

         1、 及时发现管网漏水，减少管理人员开支

缩短发现漏水的时间，一旦管网漏水，系统能及时通过短信或邮件报警，减少管理人员投入，相对每月人工抄表发现漏水时间缩短80% 以上。

         2、 能发现长期性、隐蔽性、顽固性漏水

部分顽固性漏水点因现场情况较复杂多年未发现，经本系统监测后，顽固性漏水点将无所遁形，并能确定整个给水系统漏损量的大小，以便于管理者权衡确定修复方案，减少经济损失。

         3、 该系统不仅可适用于生活性用水特点的单位，也可根据各用水点的用水特点找出管网的连续用水点，采用多只流量计监测给水系统的小流量并确定给水系统漏损量的大小，同样可使用在生产性用水的单位。

系统概述

    随着城市化进程的加快推进，水资源的短缺是一个普遍性的问题。单位内部地下给水管网由于时间、设计、管理、技术以及隐蔽性和复杂性等因素造成的漏水，往往一个漏水点，一个月少则1000吨，多则上万吨自来水白白漏掉，难以及时发现，按照3元/吨计算，年损失将达到3.6万元至36万元甚至更多，给用户造成较大的经济损失。

我公司开发的智慧管网漏水监测平台是为公司，工厂，小区等用水单位特别定制的新一代漏水监测系统，具有自主知识产权（专利号：201220470908.5），主要用于用水单位供水管网漏水监测分析，能完成管网水量数据的采集、记录和传输，根据水量平衡原理智能分析供水管网的漏水情况，并通过短信、邮件等方式及时通知管理部门进行检漏及维修。通过近年来的推广，为广大单位产生了明显的经济效益和社会效益。

系统组成

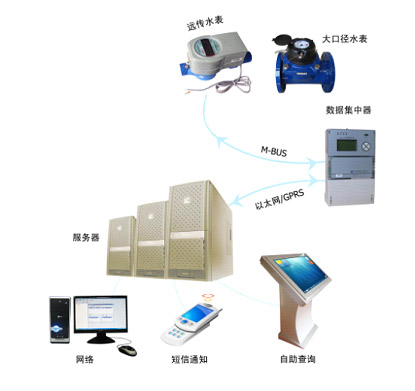

  智慧管网漏水监测平台采用“服务器-数据集中器-计量表具”三级架构，具体由以下几个部分组成：数据管理中心（包括系统软件、服务器硬件）；数据集中器；计量表具，包括水表、流量计等。

系统功能

  管网分析

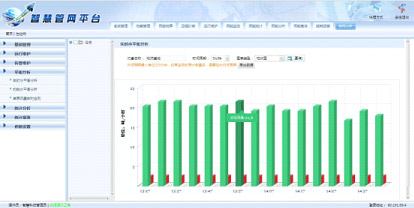

   1、实时水平衡分析

实时水平衡分析主要用于监测某时间段内管网用水流量的大小，便于管理部门分析。

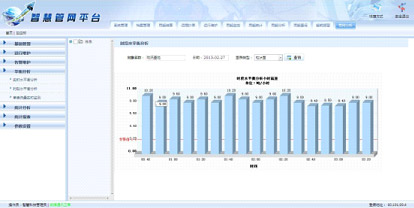

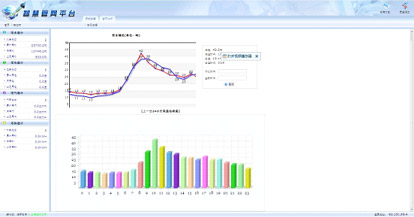

   2、时段水平衡分析

时段水平衡分析主要根据水量平衡原理用于测定用水间隙的最小流量，监测管网用水量的波动，以此分析管网漏水量大小。

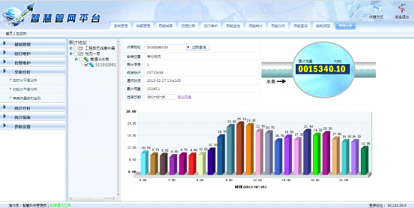

   3、单表流量实时监测

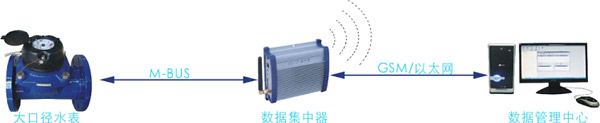

单表流量监测主要为用水管理部门远程抄读水表。表计通过M-Bus/RS485总线将数据上传至数据集中器，数据集中器通过

GMS/GPRS/CDMA/Ethernet等信道与系统主站进行通信，完成整个系统基础数据链的传输。

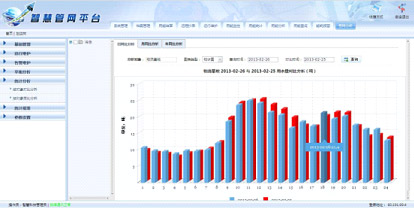

   4、对象同比分析

对象同比分析用于不同日期用水量的对比，分析管网用水量变化，以便于判断管网、用水是否存在异常。

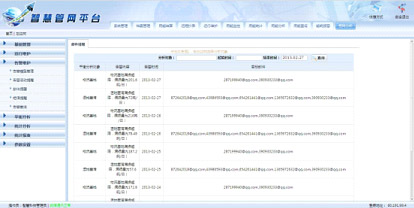

   5、告警提醒

告警提醒主要是通过时段水平衡分析发现管网存在漏水及爆管等异常事件，并及时呈现给管理部门以便快速处理。

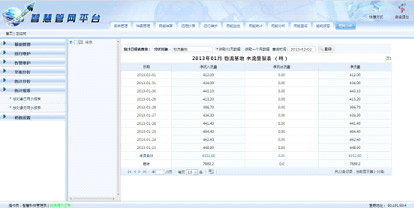

   6、统计报表功能

系统自动生成各类数据报表包括：用量数据报表、日连续用水量报表、事件记录报表等。

  自助查询

   用户可通过终端设备自主查询当前、当月、历史月用量信息及发布的公告信息等。

  数据安全

   数据的安全对系统来说至关重要，因此在系统设计中我们充分考虑到了系统的安全性和数据的安全性问题，进行了防灾和容灾设计，如：数据库的冷热备份、设备掉电数据保护等。

  设备管理

对实现系统功能的所有组成设备的管理，包括数据集中器、计量仪表的档案管理等。
